Harmonik Koruyucu % 5 Pasif Harmonik Filtre Yüksek Hızlı Düzenlenmiş Harmonik Filtre

Ticari ve endüstriyel alanlarda doğrusal olmayan yük ekipmanlarının yaygın kullanımı nedeniyle, işletmelerin güç kaynağı sisteminde ağır harmonik kirlilik vardır.Şebekenin enerji kalitesini iyileştirmek ve şebekenin güvenli çalışmasını sağlamak, şirketler genellikle aktif harmonik filtreler veya pasif harmonik filtre cihazları kullanır.

1Yapılandırma ve çalışma prensibi farklı.

Aktif Harmonik Filtre (AHF), Aktif Güç Filtre (APF) olarak da adlandırılır, is a new type of power electronic equipment which are developed based on the high-speed DSP devices and adopts the modern power electronics technology and digital signal processing technology to realize dynamically suppressing harmonics and compensating reactive power.
Aktif Harmonik Filtre sistemi esas olarak üç parçadan oluşur: Harmonik algılama modülü, kontrol modülü ve inverter köprü modülü.Şebekedeki harmonikler harmonik algılama modülü tarafından algılanırken, kontrol modülü, telafi edilmesi gereken akım değerini hesaplayacak ve komutu inverter köprü modülüne gönderecektir.o zaman inverter köprü modülü, harmonik akımı dengelemek için eşit ama zıt bir akım üretir.Aktif filtreyi akım kaynağı olarak alabiliriz, bu da aktif olarak ters harmonik akım üreterek harmonik filtreleme etkisini sağlayabilir.
Pasif Harmonik Filtre (PHF), güç kapasitörleri, reaktörler ve dirençleri birleştirerek yapılan mekanik bir filtreleme cihazıdır.Kondansatör ve direncinin özgün impedans özelliklerine dayanarak, pasif güç filtresi, belirli bir frekanstaki harmoniklere düşük bir impedans gösterir ve bu frekanstaki harmonik akım için bir atlama kanalı sağlar.Harmonik akımın elektrik şebekesi yerine filtreye akmasına izin verirPasif filtre, harmonikleri emen ek bir yük gibidir. Harmonik içeriği pasif olarak emiyerek harmonikleri hafifletme etkisine ulaşır.

2Harmonik filtreleme ve reaktif güç telafi yeteneği farklıdır.

APF, belirli bir aralıkta aktif olarak yanıt verebilir ve elektrik şebekesinde değişen harmonik akımı dinamik olarak izleyebilir ve telafi edebilir.Tüm harmonikleri telafi edebilir ya da 2. ve 50. sıradaki harmonikleri seçici olarak telafi edebilir.Harmonik salınım etkisi %95'ten fazla olabilir.Aktif filtre aynı zamanda dinamik olarak temel dalganın reaktif gücünü telafi edebilir ve güç faktörünü iyileştirebilirDahası, AHF, hem frekans hem de boyut açısından aynı anda değişen dalgalanan harmonikleri ve reaktif gücü azaltabilen gerçek zamanlı dinamik doğrusal bir telafi yöntemi benimser.ve reaktif güç düzeltmesi adımsız ve anahtarlama eşiği olmadan.
Çoğu pasif harmonik filtre, belirli frekansların harmonikleri için tasarlanmıştır.Sadece sabit düzenlerin harmoniklerini ortadan kaldırabilir (3,5,7) belirli bir frekans aralığında. Yapısı basit olduğundan, gerçek zamanlı dinamik telafi gerçekleştirilemez. Bu nedenle, harmonik hafifletme etkisi sadece yaklaşık% 65'e ulaşabilir.Ve reaktif güç filtreleme kapasitesini işgal etmesi gerektiği için, PHF aynı zamanda güç faktörü düzeltmesi için nadiren kullanılır. Ayrıca, pasif filtreler, reaktif güç optimizasyonu ile uğraşırken doğrusal olmayan bir telafi yöntemi kullanır.Çünkü bu adım adım giriştir., tazminat için değişen bir eşiği vardır.

3Yanıt süresi ve frekans değişimi etkisi farklıdır.
Aktif harmonik filtre, yüksek kontrol edilebilirliğe ve hızlı yanıtlamaya sahip olan IGBT kontrol sistemini benimser ve telafi performansı ızgara frekansından etkilenmez.Gelişmiş algoritma, cihazın bir sonraki anahtarlama frekansının çıkışını 10ms içinde hesaplamasını sağlar.Bu nedenle, yanıt hızı 10ms'yi geçmez. Hızlı değişen harmonikler için hızlı ve istikrarlı telafiyi gerçekleştirebilir.
Pasif harmonik filtreleme reaktörü, kontaktor anahtarını kullanır.Harmonik filtreleme etkisini azaltacak.

4Sistem impedansı ve yük değişimlerinin etkisi farklıdır.
Aktif Filtreler, sistem impedansı ve yük değişimlerinin etkisine maruz kalmaz.Harmonik bileşenleri AHF telafi yeteneğinden daha büyük olduğunda, sadece telafi etkisi azalır ve ekipman hasar görmez.
Pasif filtreler, şebeke impedansından ciddi şekilde etkilenir ve harmonik amplifikasyon ve harmonik rezonans riskleri vardır.PHF aşırı yüklenme nedeniyle hasar görebilir hatta yanabilir..

5Kapasite genişletme yeteneği farklıdır.
Aktif Harmonik Filtre diyagramı yüksek güç yoğunluğu ve hafif yapısı ile modüler tasarımdır.kapasite yeni AHF modülleri ekleyerek genişletilebilirDahası, raf tipi aktif harmonik filtreye ek olarak, AHF ayrıca duvara monte edilmiş modüllere sahiptir.

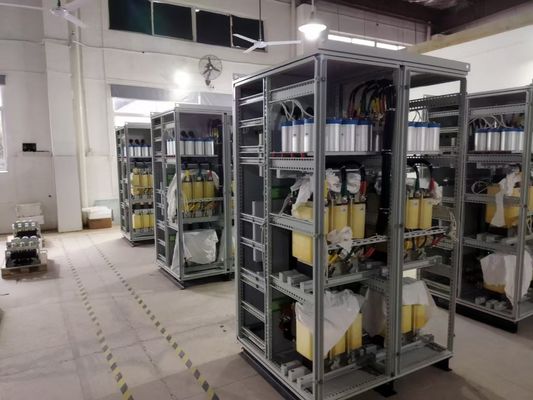

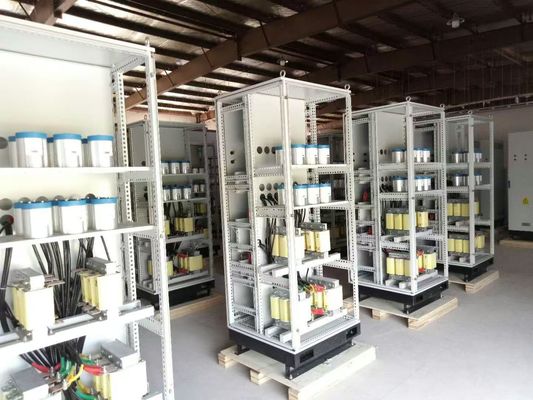

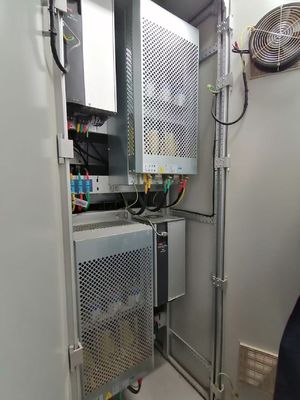

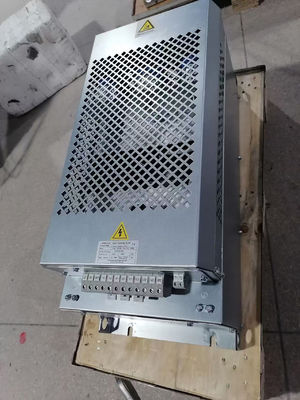

Pasif Harmonik filtreler büyük miktarda güç kondansatörleri bankalarının konfigürasyonuna sahiptir. Cihaz büyüktür ve daha fazla alan işgal etmelidir.Kurulum tamamlandıktan sonraEğer PHF genişlemesi gerekliyse, filtre devresini yeniden eklemek ve tüm dolabın alanını yeniden düzenlemek gerekir.Yeni bir güç dağıtım dolabı eklemek için çok olasıPHF sisteminin parametreleri değiştikçe, PHF sisteminin parametreleri değişir ve PHF filtrelerinin filtrelenme özellikleri sistem parametrelerinden büyük ölçüde etkilenir.Filtre cihazı arıza edebilir hatta rezonans yaratabilir..

6Üretim ve bakım maliyeti farklı.
Harmonik Filtreler Aktif, harmonik iptal etmeyi gerçekleştirmek için gelişmiş elektrik bileşeninin yüksek frekanslı devreye geçmesini kullanır, bu nedenle üretim maliyeti nispeten yüksektir.Ama başlangıç yatırım maliyeti yüksek olsa da, daha iyi bir telafi etkisi, düşük kayıp ve düşük bakım maliyeti, uzun vadeli bir bakış açısıyla daha ekonomik olmasını sağlar.
PHF'nin başlangıç yatırım maliyeti düşüktür, ancak büyük kayıp gibi dezavantajları ve cihazın kendisinin harmonik içeriği vb.Gelecekteki bakım maliyeti nispeten yüksek.

7Uygulama siteleri farklı.
Aktif Güç filtresi, çoğunlukla harmonik bileşen ve boyutun dinamik olarak değiştiği ve harmonik bileşen zengin olduğu yerler için kullanılır.
Pasif güç filtreleri, özellikle harmonik bileşenlerin ve boyutların nispeten istikrarlı olduğu ve harmonik bileşenlerin nispeten basit olduğu yerler için uygundur.

Hepsi bir arada, AHF VS PHF, hangisi güç kalitesini artırmak için daha iyi?

Aktif Harmonik Filtreler modern pasif Harmonik Filtreler serisidir.Aktif Güç Filtresi ilk seçimdir.Bütçe sınırlı ise, Aktif Harmonik Filtre ve geleneksel kondansatör bankalarının melez kombinasyon telafi de kabul edilebilir.Pasif filtreler en iyi seçim olacaktır..

Inomax profesyonel bir harmonik filtreleme uzmanıdır. Sadece harmonik filtreleme ekipmanları üretmekle kalmayıp, aynı zamanda harmonik filtreleme çözümleri de sunarız.Mühendislerimiz, PF'yi iyileştirmek ve THDi'yi azaltmak için analizi yapmanıza ve tam çözümü vermenize ücretsiz olarak yardımcı olacaklar..
