INOMAX Shunt Pasif Filtre Uzun kablo mesafesi için yüksek dayanıklılık 1000 metre

Sinüs Dalga Filtreleri tanıtımı

Sinüs dalga filtreleri (sinüsodal filtreler olarak da bilinir), elektrik devrelerini en iyi performansı sağlamak için doğru frekanslarla sağlamak için kullanılan pasif bileşenlerdir.Düşük frekanslı sinyallerin geçmesine izin veren düşük frekanslı cihazlardır. Yüksek frekanslı sinyalleri ise engellerler..

Daha uzun kablolar gerektiren devrelerde genellikle dikdörtgen atım genişliği modülasyonu (PWM) sinyallerini pürüzsüz dalga voltajına dönüştürmek için sinüzoidal filtreler vardır.Bu, erken devre hasarını önleyecek ve motorun yalıtım üzerindeki stresi azaltacak şekilde AC motor sürücülerinin ömrünü uzatacak.

Sinüzoidal filtreler ne için kullanılır?

Sinüzoidal filtreler, motor sargılarını ve rulmanlarını voltaj tırmanışları, kablo soyulması, akım kaybı ve aşırı ısınma nedeniyle hasar görmekten korur.,Taşıyıcı, kompresör, asansör ve vinçler.

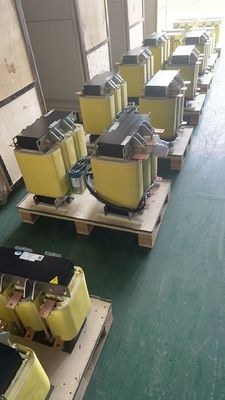

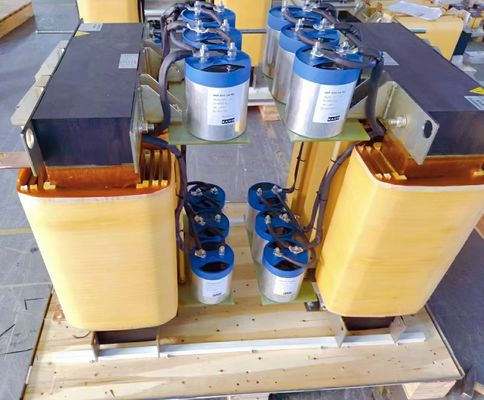

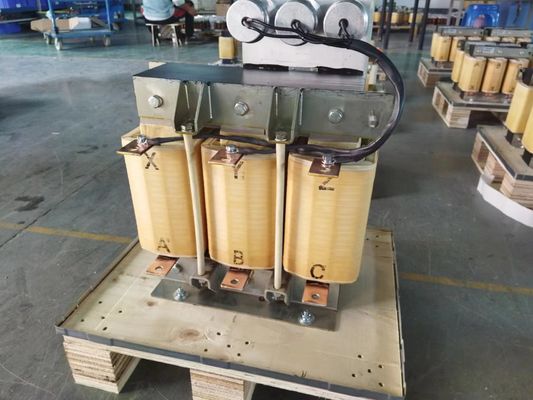

Inomax Sinüs Dalga Filtreleri

Inomax Sinüs Dalga Filtreleri, motorunuza daha temiz, sinüzoidal bir güç kaynağı sağlar. Bu, ısı birikmesini azaltır, kablo menzilini uzatır ve gürültüyü en aza indirger.,Ve daha sıkı EMI düzenlemelerine Inomax filtre ile uymak.

Inomax Sinus Dalga Filtreleri sinüzoidal çıkış dalga biçimleri gerektiren uygulamalar için idealdir. Standart 50 Hz / 100 Hz / 200 Hz'den 1,600 HzBu, dikkatlice tasarlanmış kondansatör modülleri ve kablo setleri kullanılarak elde edilir.

Filtrelerimiz 220V 400V 440V 480V 525V 690V AC'nin nominal voltajını işleyecek şekilde tasarlanmıştır ve 1.3A'dan 710A'ya kadar akım dereceleriyle mevcuttur.

Nitelikli akım ve voltaj

Inomax'in standart sinüs dalga filtreleri, küresel pazarda bulunan en yaygın kullanılan standart motor sürücüleri ve motorlarla uygulanacak şekilde tasarlanmıştır.Özel ve özel gereksinimler için, Inomax özel eed'lere uyarlanmış özel sinüs dalga filtreleri tasarlıyor..

Prensip olarak motorun nominal akımı ve çalışma döngüsü
Inomax sinüs dokuma filtreleri 1 dakikalığına, saatte bir kez, %150 aşırı yüklenme için tasarlanmıştır.150% üzerinde nominal akım doygunluk inductance ulaşılabilir ve apacitors yok.
Sinüs dalga filtresinin nominal akımının
motorun nominal akımına eşdeğer veya daha büyük olmalıdır ve motor tahrikinin değerlendirme ve çalışma döngüsü kapasitesine uygun ve uyumlu olmalıdır.
İzolasyon transformatörlerini besleyen motor tahrikleri için, transformatörün birincil akımından eşit veya daha büyük bir akım değerine sahip sinüs dalga filtresi seçilmelidir.

Sinüs dalga filtresi seçimi

Voltaj açısından, Inomax, 400 VAC, 500 VAC, 600 VAC ve 690 VAC uygulamaları için sinüs dalga filtresi sunar.> 500 VAC voltajlarda sinüs dalga filtresi önerilir., motor sargısı yalıtımını yüksek voltaj zirvelerine karşı korumak için.
Motor sürücüsü seçimi sinüs dalga filtresi seçimini önceden yapılmışsa, normal yol sinüs dalga filtresinin ilgili motor sürücüsüne boyutlandırılmasıdır.Doğru güç seçimi bir taraftan sürücülere ilişkin özelliklere bağlı, örneğin nominal akım, voltaj, hat frekansı, motor tahrikleri anahtarlama frekansı, motor frekansı, çevresel koşullar (sıcaklık,Yükseklik) ve diğer taraftan motor ve uygulama performans gereksinimleriEk olarak, motor kablosunun uzunluğu, kablo türü, motor türü ve bazı özel uygulama gereksinimleri dikkate alınmalıdır.
