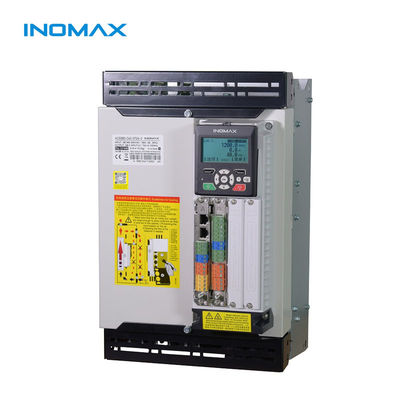

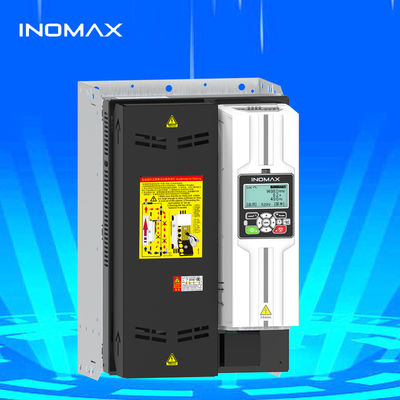

220V-690V 3 Faz Gücü olan PMSM Motoru için 500KW-1000KW Düşük Voltajlı VFD

Brand Name:	Inomax
Model Number:	ACS880-B23-05A6-3B
MOQ:	1
fiyat:	$500

Detail Information

Ürün Tanımı

Detail Information

Menşe yeri:

ÇİN

Sertifika:

Kontrol modu:

Kayma Tazminat Kontrolü, V/F Kontrolü, Sensörsüz Vektör Kontrolü, Doğrudan Tork Kontrolü, PID Kontro

Nominal voltaj:

220 V, 380V, 690, 1140

Güç aşaması:

Nominal Güç:

1.5KW-5000KW

Boyutlar:

167.5*185.8*80mm

Güç aralığı:

0.75kw-5000kw

Voltaj aralığı:

220V, 230V, 240V, 380V, 400V, 440V, 480V, 500V, 520V, 600V, 660V, 690V

Protokol türü:

Modbus, Canopen, Profibus, Profinet, Ethercat, Ethernet

Tork yanıtı:

5 ms'den az

Hız doğruluğu:

% 0,5'ten az

Dinamik yanıt:

% 0.7 s

Frekans aralığı:

0 ~ 1000Hz

Frekans çözünürlüğü:

0.01Hz

Giriş thdi:

<% 5

Çıkış torku:

Sıfır hızda 2 kat tork

Vurgulamak:

500KW-1000KW VFD

220V-690V değişken frekanslı sürücü

3 Faz Frekans Değiştiricisi

Ürün Tanımı

Düşük Gerilimli PMSM Motor için 500KW-1000KW AC VFD

Hassas hız, gerilim ve konum kontrolü gerektiren karmaşık endüstriyel uygulamalar için tasarlanmış yüksek performanslı DTC sürücüsü.

Model Referansı	ACS880 abb analog
Ürün Tipi	Yüksek performanslı DTC sürücüsü
Uygulamalar	Karmaşık, Ağır hizmet, Hız kontrolü, Gerilim kontrolü, Konum kontrolü, Kaldırma kontrolü, DTC, STO, Yön tork kontrolü, Güvenli Tork Kapalı
Güç Aralığı	0.75KW-5000KW
Gerilim	220v, 230v, 240v, 380v, 400v, 440v, 480v, 500v, 520v, 600v, 660v, 690v
Kontrol Modu	DTC kontrolü, Vektör kontrolü
Protokoller	Modbus, CanOpen, Profibus, Profinet, Ethercat, Ethernet
Garanti	24 ay

ACS880 DTC Sürücü Avantajları (2.2KW-5000KW)

ABB sistemlerine eşdeğer doğrudan tork kontrol teknolojisi
IM/PM/SynRM/Servo motorlar dahil olmak üzere tüm sinüs dalgası AC motorlarla uyumlu
Enerji tasarrufu ve azaltılmış harmonikler için enerji geri beslemeli dört kadranlı invertör

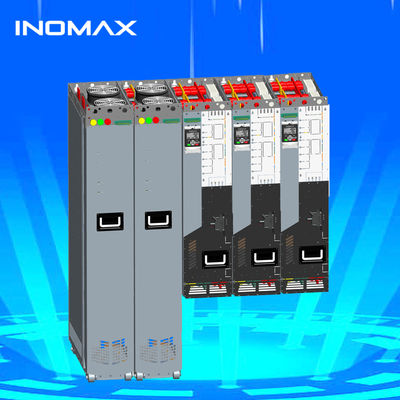

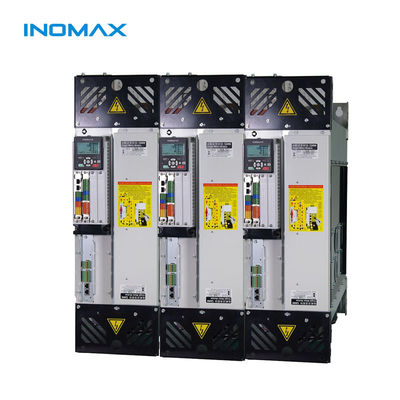

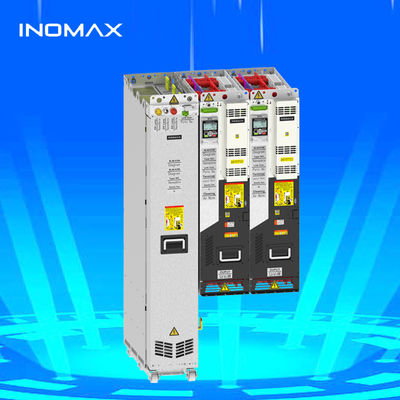

Yığın tipi veya çoklu sürücü modülü konfigürasyonlarını destekler
0.75KW-5000KW'dan 380V-690V çalışma
Dahili EMC filtreleri, DC reaktörleri ve frenleme üniteleri
Çoklu iletişim protokollerini destekler: Budbus, Profibus, ProfiNET, EtherCAT, Ethernet
Sensör kontrolü olmadan sıfır hızda 2x tork
Tork tepki süresiSensörsüz uygulamalar için <5ms (%1 tork tekrarlanabilirliği)
Hız döngüsü dinamik tepki doğruluğu: %0,7
Sensörsüz hız doğruluğu%0,5'ten az (uygulamaların %95'inde sensörleri ortadan kaldırır)
Enerji tasarrufu ve azaltılmış motor gürültüsü için gelişmiş zayıf manyetik kontrol teknolojisi
Enerji verimliliği ve uzatılmış sürücü ömrü için akıllı sıcaklık kontrollü fan
Dahili mantık programlama fonksiyonu, harici PLC'lere olan ihtiyacı azaltır
Daha hızlı devreye alma için önceden yapılandırılmış uygulama parametre makroları

Endüstriyel Uygulamalar

Doğrudan tork kontrolü ve enerji tasarrufu fonksiyonlarına sahip ACS 880, dört kadranlı enerji rejenerasyonu ve geri beslemesi, dahili filtreler ve reaktörlerle şunlar için idealdir:

Çelik üretimi
Çimento üretimi
Kimyasal işleme
Petrol ve Gaz operasyonları
Enerji üretimi
Polimer ve Kauçuk üretimi
Kağıt ve Selüloz fabrikaları
Şeker işleme
Mineraller ve Madencilik operasyonları

Metalurji Proje Deneyimi

Henan Yaxin Demir ve Çelik Fabrikası'ndaki konvertör çelik yapım süreci, kaliteli erimiş çelik üretimi için hassas kontrol gerektiriyordu. Sistem şunları içerir:

360° sürekli dönüş için 4x 90KW değişken frekanslı motor
Hız regülasyonu ile herhangi bir noktada doğru konumlandırma
Oksijen mızrağı, pota arabası ve duman davlumbazı ile emniyet kilitleme
Arızalar sırasında mevcut çelik yapım döngüsünü tamamlamak için arıza toleranslı çalışma
Şok yükü ve burulma titreşim tamponlaması

Çözüm Uygulaması

Sürücüler arasındaki dahili iletişim ile ana/köle kontrol konfigürasyonu, tüm 4 motorun mutlak senkronizasyonunu sağlar. Ana invertör hız ve tork çıkışını ayarlar, köle invertörler ise tork tepkisini takip ederek "kafa sallama" ve "sarsıntı" sorunlarını ortadan kaldırır.

Haddehane Uygulaması

Rejeneratif sürücü teknolojisine sahip 20 silindirli geri dönüşümlü haddehane projesi:

1x 1900kW ana sarma motoru
2x 2000kW sarma motoru
1x 250kW çözme motoru
690VAC giriş gerilimi
Gerilim kontrol doğruluğu%1'den az
Maksimum haddeleme hattı hızı: 600m/dak
Sistem tasarımı: 5x AFE + 16x SMM invertör

Maden Asansörü Deneyimi

SIEMAG TECBERG grubu, şunları gerektiren şaft kaldırma sistemleri için sürücülerimizi seçti:

Düşük harmonik çalışma
Düşük frekansta yüksek tork
Güvenlik için hassas yavaş hız kontrolü

Motor Test Tezgahı Projesi

Sistem, kontrolör tarafından yönetilen hız ve tork ile iki motor (MUT ve DM) içerir ve şunları sağlar:

Dayanıklılık ve mekanik özellik testi
Sıcaklık artışı ve aşırı yük performansı değerlendirmesi
Alan zayıflatma performansı ve verimlilik analizi
Gerilim, akım, tork, hız, güç ve verimliliğin gerçek zamanlı gösterimi

Test Tezgahı için VFD Seçimi

Temel bileşenler:

LCL filtresi olan Aktif Ön Uç (AFE) doğrultucu (THDi%5'ten az)
0-1000Hz çıkış aralığına sahip 2x güç ünitesi (0,01Hz çözünürlük)
Açık döngü tork tepkisi20ms'den az
Doğrultucu Kontrol Ünitesi (RCU) ve İnvertör Kontrol Ünitesi (ICU)

4Q Rejeneratif Sürücü Avantajları

Şebeke geri beslemesi yoluyla önemli enerji tasarrufu
Çift yönlü yükleme özellikleri
Geniş hız adaptasyon aralığı (sıfırdan 5-6x alan zayıflatmaya kadar nominal tork)
Yüksek tork tepki hızı (ms seviyesi)
Çok amaçlı kullanım için sürüklenme önleme yeteneği

Deniz Vinç Kontrol Sistemi

Xiangyanghong bilimsel araştırma gemisinin 10.000m ana kablo vincinin şunları gerektirir:

Harmonik%3'ten az, elektromanyetik paraziti önlemek için
Yüksek hassasiyetli çok makineli tork koordinasyonu
Son derece düşük iletim ve radyasyon harmonikleri

Petrol Sahası Uygulamaları

Sıkça Sorulan Sorular

Doğrudan tork kontrolü nedir?

Doğrudan Tork Kontrolü (DTC), karmaşık koordinat dönüşümleri gerektirmeden doğrudan torku ve akıyı düzenleyen gelişmiş bir motor kontrol yöntemidir. Anahtarlama kayıplarını en aza indirerek hızlı tork tepkisi ve yüksek verimlilik sağlar.

Doğrudan tork kontrolünün faydaları nelerdir?

Referans değişikliklerine hızlı tork ve akı tepkisi
Anahtarlama kayıpları en aza indirilerek yüksek verimlilik
Adım tepkisinde aşma yok
Dinamik koordinat dönüşümleri gerekmez
Ayrı bir modülatöre gerek yok
PI akım kontrolörleri veya ayarlama gerekmez
Rastgele anahtarlama işlemi işitilebilir gürültüyü azaltır
DC gerilim varyasyonları için otomatik telafi
Dönen makinelere hızlı senkronizasyon

Ne tür bir motor invertörlerle uyumludur?

Üç fazlı AC indüksiyon motorları uyumludur, tercihen 200V sınıfı invertörler için 800V yalıtımlı veya 400V sınıfı invertörler için 1600V yalıtımlı invertör sınıfı motorlar. Her zaman invertörü motorun özellikleriyle eşleştirin.

Motor arızasının yaygın nedenleri nelerdir?

Sektör çalışmaları şunları göstermektedir: %41 yatakla ilgili, %37 statorla ilgili, %10 rotorla ilgili ve %12 diğer nedenler.

Bir VFD nasıl seçilir?

Motor özelliklerini, uygulama gereksinimlerini, çevresel koşulları ve frenleme, iletişim protokolleri ve kontrol hassasiyeti gibi gerekli özellikleri göz önünde bulundurun.
