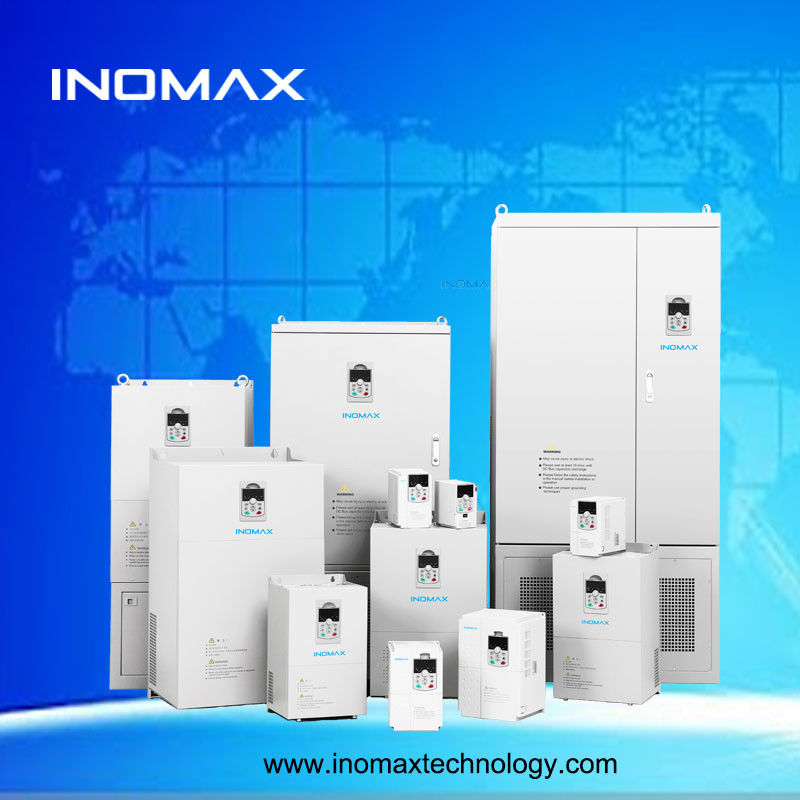

Yüksek verimlilikli Inomax Düzenlenebilir Hız Sürüsü 2000KW Hız Aşımı Koruması

Neden Inomax VFD'yi seçtiniz?

1. Çin'in önde gelen VFD üreticisi olan INOMAX, farklı uygulamaların talebini karşılaması için yüksek, orta ve düşük voltaj frekanslı sürücüler sunar.
2. INOMAX, 380V 690V 3.3KV 6KV 10KV yenilenme değişken frekans sürücüleri, sıvı değişken hız sürücüleri ve çok modüllü sürücü, güç kaynağı modülü, tek eksenli motor inverter sürücüsü,Çok eksenli motor inverter tahrik modülü (çok makineli endüstriyel tahrik/ortak DC otobüsü), DC-DC iki yönlü DC güç modülü kombinasyon sürücüsü (DC dönüşüm modülü).
3. INOMAX, Çin'de DV/DT filtreleri, pasif filtreler, EMC filtreleri, AC giriş ve AC çıkış reaktörleri gibi elektrik ürünleri için çok rekabetçi bir tedarikçi ve üreticidir.
4. INOMAX, kule vinci, üst tahrik sistemi, petrol sondaj pompaları, çamur pompası, vida pompası, santrifüj pompası, CNC servo enjeksiyon makineleri için profesyonel ve rekabetçi AC tahrik VFD çözümleri sunar.Deniz vinci, metalürji yuvarlama makinesi, ahşap makinesi, taş işleme makinesi vb.

Değişken Frekans Sürücüsü (VFD) ️ AC Sürücüsü Üreticileri-Inomax Teknoloji

Inomax genel amaçlı VFD MAX500 seris AC sürücü özellikleri

INOMAX değişken hızı sürücüsü MAX500 serisinin özellikleri:

MAX500 VFD teknik özellikleri

INOMAX düşük voltajlı değişken hız sürücüsü MAX500 serisi AC VFD uygulaması:

Inomax'in stokları yeter, hızlı teslimat yapabiliriz.

VFD'ler için RFQ

Değişken Frekanslı Sürücü nedir?

Değişken Frekanslı Sürücü (VFD), elektrik motoruna verilen frekans ve voltajı değiştirerek bir elektrik motorunu çalıştıran bir motor denetleyicisi türüdür.VFD için diğer isimler değişken hız sürücüsüdür, ayarlanabilir hız sürücüsü, ayarlanabilir frekans sürücüsü, AC sürücüsü, mikro sürücü ve inverter.

Frekans (veya hertz), motorun hızı (RPM) ile doğrudan ilişkilidir.Bir uygulamanın elektrikli motorun tam hızda çalışmasını gerektirmediği takdirde, VFD, elektrikli motorun yükünün gereksinimlerini karşılamak için frekans ve voltajı düşürmek için kullanılabilir.VFD, hız gereksinimini karşılamak için motor hızını yükseltebilir veya düşürebilir..

Değişken frekanslı bir sürücü nasıl çalışır?

Değişken Frekanslı Döner Akım Sürücüsünün veya VFD'nin ilk aşaması Değiştiricidir. Değiştiricinin altı diyot bulunur.Akımın sadece bir yönde akmasına izin verirler.Diyot sembolündeki okla gösterilen yön; örneğin, A faz voltajı (torbalama sistemlerinde voltaj basıncına benzer) B veya C faz voltajlarından daha pozitif olduğunda,O zaman diyot açılır ve akımın akmasına izin verir.. B fazı A fazından daha pozitif olduğunda, B fazlı diyot açılır ve A fazlı diyot kapanır. Aynı şey otobüsün negatif tarafındaki 3 diyot için de geçerlidir.Her bir diyot açılır ve kapanırken altı akım “puls” elde ederiz.Bu, mevcut Değişken Frekans Sürücüleri için standart konfigürasyon olan 6 impulslu VFD olarak adlandırılır.

Diyelim ki sürücü 480V'lik bir güç sisteminde çalışıyor. 480V'lik değer rms veya kök ortalaması kare. 480V'lik bir sistemin zirveleri 679V'dir. Gördüğünüz gibi,VFD DC otobüsünde AC dalgalanması olan DC voltajı vardır.Voltaj yaklaşık 580V ile 680V arasında.

Bir kondansatör ekleyerek DC otobüsündeki AC dalgalanmasından kurtulabiliriz.Bu kondansatör AC dalgasını emiyor ve düzgün bir DC voltajı veriyor.DC otobüsündeki AC dalgalanması tipik olarak 3 Volt'tan daha azdır.Gerçek voltaj sürücü besleyen AC hattının voltaj seviyesine bağlı olacaktır, güç sistemindeki gerilim dengesizliği seviyesi, motor yükü, güç sisteminin impedansı ve herhangi bir reaktör veya fonksiyon üzerindeki harmonik filtreler.

AC'den DC'ye dönüştüren diyot köprüsü dönüştürücü, bazen sadece dönüştürücü olarak adlandırılır.Ama diyot dönüştürücüden ayırt etmek içinEndüstride herhangi bir DC-AC dönüştürücüye dönüştürücü olarak atıfta bulunmak yaygın hale geldi.

Gerçek bir VFD'de gösterilen anahtarların aslında transistörler olduğunu unutmayın.

Dönüştürücüdeki üst anahtarlardan birini kapattığımızda, motorun bu aşaması pozitif DC otobüsüne bağlanır ve bu aşamadaki voltaj pozitif olur.Değiştiricinin alt düğmelerinden birini kapattığımızdaBu nedenle, motorun herhangi bir fazını istediğimiz zaman pozitif veya negatif yapabiliriz ve böylece istediğimiz frekansı üretebiliriz.Evet., herhangi bir fazı pozitif, negatif veya sıfır yapabiliriz.

Mavi sinüs dalgası sadece karşılaştırma amacıyla gösterilmiştir.

VFD'nin çıktısının bir düzgen dalga biçimi olduğunu unutmayın.Bu dikdörtgen dalga şekli genel amaçlı bir dağıtım sistemi için iyi bir seçim olmaz, ama bir motor için gayet uygun.

Eğer motor frekansını 30 Hz'ye indirmek istiyorsak, inverter çıkış transistörlerini daha yavaş değiştiririz.sonra V / Hz oranını korumak için voltajı 240V'ye düşürmeliyiz (bu konuda daha fazla bilgi için VFD Motor Teorisi sunumuna bakın)Tek sahip olduğumuz voltaj 650VDC ise voltajı nasıl azaltacağız?

Bunu PWM olarak adlandırıyoruz. Bir su hattındaki basıncı yüksek hızda valfi açıp kapatarak kontrol edebileceğimizi düşünün.Bu tesisat sistemleri için pratik olmasa da, VFD'ler için çok iyi çalışır. İlk yarı döngü sırasında voltajın yarısının ON ve yarısının OFF olduğuna dikkat edin. Böylece ortalama voltajın yarısı 480V veya 240V'dir.Çıktıyı patlatarak, VFD'nin çıkışında herhangi bir ortalama voltaj elde edebiliriz.

Neden VFD kullanayım?

1 - Enerji tüketimini ve enerji maliyetlerini azaltmak

Eğer tam hızda çalıştırılması gerekmeyen bir uygulamanız varsa, o zaman motoru değişken frekanslı bir sürücüyle kontrol ederek enerji maliyetlerini azaltabilirsiniz.Bu da değişken frekanslı sürücülerin avantajlarından biri.. VFD'ler, motorlu ekipmanların hızını yük gereksinimlerine uymasına izin verir. Bunu başarmanıza izin veren başka bir AC elektrikli motor kontrol yöntemi yoktur.

Elektrikli motor sistemleri bugün endüstride enerji tüketiminin %65'inden fazlasından sorumludur.Motor kontrol sistemlerini VFD'lere yükleyerek veya yükselterek optimize etmek, tesisteki enerji tüketimini% 70 oranında azaltabilirEk olarak, VFD'lerin kullanımı ürün kalitesini arttırır ve üretim maliyetlerini azaltır.VFD tesisleri için yatırım getirileri 6 ay kadar az olabilir.

2 - Daha sıkı süreç kontrolü ile üretimi artırmak

Motorlarınızı uygulamanız için en verimli hızda çalıştırarak, daha az hata olur ve böylece üretim seviyeleri artar ve bu da şirketinize daha fazla gelir sağlar.Taşıyıcılar ve kemerlerde başlatma sırasında sıçramaları ortadan kaldırır ve yüksek through put.

3 - Ekipmanın ömrünü uzatmak ve bakımı azaltmak

Ekipmanınız, optimal motor uygulama hızını sağlayan VFD'ler tarafından kontrol edildiğinde, daha uzun süre dayanır ve bakım nedeniyle daha az duraklama süresi yaşar.VFD'lerin motor frekansını ve voltajını optimal kontrol etmesi nedeniyle, VFD, motorunuzu elektro termal aşırı yüklenme, faz koruması, gerilim altında, aşırı gerilim vb. gibi sorunlardan daha iyi koruyacaktır.Bir VFD ile bir yük başlattığınızda motor veya tahrik yükü başlatmak çizgi boyunca “anlık şok” maruz kalmayacak, ancak sorunsuz bir şekilde başlayabilir, böylece kemer, vites ve rulman aşınmasını ortadan kaldırır.Ayrıca biz pürüzsüz hızlanma ve yavaşlama döngüleri olabilir çünkü su çekici azaltmak ve / veya ortadan kaldırmak için mükemmel bir yoldur.
