12 Puls Yüksek Güçlü AC Frekans Sürücüsü 250KW 220V INOMAX ACS880

Inomax' in basit bir şekilde başlatılması

Inomax profesyonel bir üreticidir.Düşük gerilimli AC değişken frekanslı sürücülerInomax VFD pozisyonu içinkarmaşık uygulama, AC sürücüleri teknolojisine yüksek talepleri olan uygulamalar için.

Inomax frekans dönüştürücüleriAB ACS580 ACS880,SIEMENS S120,S150, Schneider ATV9000, Yaskawa U1000, Mitshbishi FR800,Rockwell power flex 755T,700L,Fuji Frenic-VG,Eaton RGX serisi

Inomax aynı zamanda müşterilerimize endüstriyel şanzıman, gerilim kontrolü, kaldırma, yüksek hızlı santrifüj, hassas makine aletleri, çok hızlı geri bildirim kontrolü için iyi çözümler sunar.

Süper kaliteli ve rekabetçi fiyatla, Inomax AC frekans inverteri çelik, çimento, kimyasal, petrol ve gaz, güç, polimer ve kauçuk, pulp ve kağıt, şeker,Mineraller ve Madencilik...

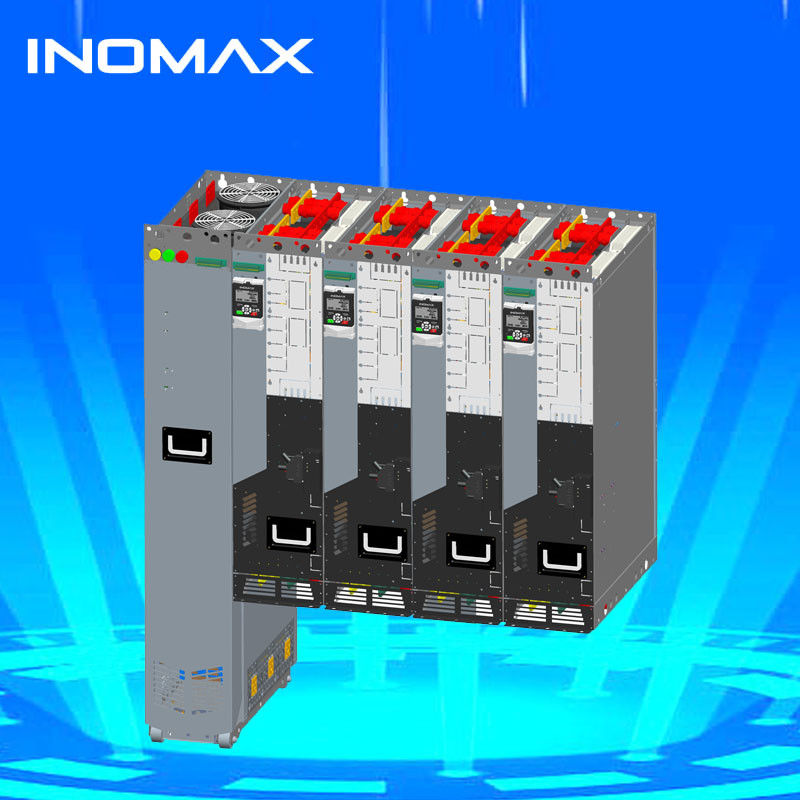

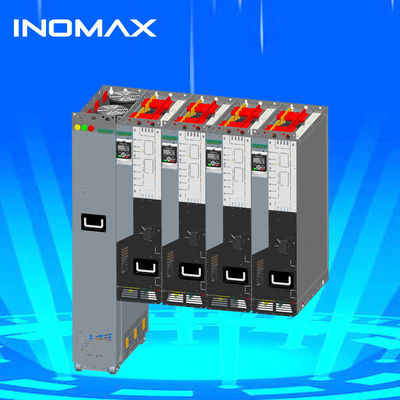

Inomax ACS880 çoklu sürücü

Inomax çoklu sürücü nedir?

Çoklu tahrik, ortak DC otobüs çubuğuna bağlı endüstriyel tahrik modüllerinden yapılır.ve her bir modül daha sonra DC'yi AC'ye çevirir ve bireysel bir motora güç verir.DC gücü, aynı çoklu sürücü konfigürasyonunun ön ucuna yerleştirilen tek bir güç kaynağı biriminden (düzleştiriciden) elde edilir.Bu yapı, tüm kuruluşu basitleştirir ve birçok fayda sağlar: kablolama tasarrufu; daha az hat akımı ve daha basit frenleme düzenlemeleri; ortak DC otobüs çubuğunda enerji dağıtımı,bir fren helikopterine veya bir yenilenme güç ünitesine ihtiyaç duymadan motor-motor frenlemesi için kullanılabilir; kısım sayısını azaltmak; güvenilirliği artırmak; ve alan tasarrufu; ve ayrı bir Motor Kontrol Merkezi (MCC) gerekmez.

Çoklu sürücüler nerede kullanılabilir?

Genel olarak, Inomax çoklu sürücüler, birden fazla sürücü/motorun tek veya entegre mekanik sürecin bir parçası olduğu her zaman kullanılabilir.Çoklu sürücünün ortak kaynağı, genel güvenlik ve kontrol işlevlerinin uygulanmasını sağlarÖrneğin, bir kağıt makinesi, bir bütün sistem olarak bireysel olarak kontrol edilmesi gereken birçok motora sahiptir.Inomax çoklu sürücüler sürücüler arasında tork ve hız sinyallerinin hızlı iletişimi sağlar, kağıt ağındaki gerilmeyi kontrol etmek için kullanılabilir.Her bir tahrik modülünün toplam enerji tüketimini en aza indirgenmesi için bir hız profili ile programlanabileceği süreçlerdeBu iki örnek, Inomax çoklu sürücülerin diğer tür sürücü yapılarına göre önemli avantajlar sunduğu uygulama yelpazesini gösterir.Inomax çoklu tahrik vaat ediyor Çoklu tahriklerin modüler konfigürasyonu, 1 - 7000 HP güç aralığında birden fazla motorun kontrolünü sağlarTek bir düzlendirici ünitesi, herhangi bir uygulamaya ihtiyaç duyulan çıkış akımı sağlamak için paralel olarak bağlanan bir dizi inverter ünitesiyle birleştirilebilir.

Ek önemli faydalar şunlardır:

1Enkodersiz Motor İşlemleri - Inomax'in patentli Doğrudan Döner Kontrolü (DTC) motor kontrol algoritmasının üstün dinamik tepki performansı.

2Esneklik - Tüm ACS880 güç aralığı (200 - 4600 HP) boyunca AC üç fazlı giriş gücünü ortak DC otobüs çubuğuna tersine çevirmek için sadece dört tür diyot düzleyici kullanılır.Dönüştürücü modülleri ( sürücüler) beş boyutta (R4 - R8 çerçeve boyutları) mevcuttur ve 1 - 7000 HP aralığını kapsarTek bir R8 ünitesi veya paralel olarak R8 üniteleri motorları besler.

3Kompakt Tasarım - Teknoloji ve güç bileşenlerindeki gelişmeler, bu çoklu sürücülerin toplam ayak izini geleneksel tasarımla karşılaştırıldığında yüzde 50'ye kadar azalttı.

4Geniş seçenek yelpazesi - I / O uzantıları, saha otobüsleri ve bir darbeler kodlayıcı modülü tümü inverterlerin içine sığar.

5Adaptif Programlama - Bu program, çoklu sürücülere yerleştirilmiş ve PC aracıyla erişilebilen özgürce programlanabilir I / O ve kapsamlı parametreler seçimlerini genişletir.

6"Kısaltılmış Kurulum Maliyetleri - Modüler yapılandırma ortak bir DC otobüsünü kullandığından, kablolama giriş gücü tek bir üç fazlı AC bağlantısıdır.Kablolama, eşsiz bir fişlenme bağlantısı aracılığıyla düzleyici modülüne bağlıdır., ki bu da tüm DC'ye güç veriyor.

7İhtiyaçsızlık - Modül devre dışı bırakıldığında ortak yedek parçalar ve düşük yükle çalışmaya devam etme yeteneği.

Yapının genel görünümü Bir Inomax çoklu sürücü birkaç farklı bölümden inşa edilir.

Bu çoklu tahrik sistemleri içindeki kilit üniteler şunlardır:

1Temel hat modülleri (Basic Line Modules):

Sadece saf düzeltme için tasarlanmıştır ve iç kısım tiristor diyotlardan ve DC gelen hat reaktörlerinden oluşur.

2Geri bildirim düzleyici SLM modülü (Akıllı Hat Modülü): [Önerilmez]

IGBT ve DC pürüzsüzleştirme kondansatöründen oluşur, güç kaynağını düzeltir ve enerjiyi şebekeye geri besler. Geri bildirim için uygun bir ön uç arayüz reaktör SIM ((L) olmalıdır.DC otobüs voltajı sabit ve ayarlanabilir olamazGenellikle düşük derecede.

yükleme, şebeke tarafı akım harmonik THDi'nin tipik değeri<30-35%

3Aktif düzleyici ALM modülü (Aktif Hat Modülü): [Önerilen ve tercih edilen kullanım]

IGBT ve DC düzeltme kondansatöründen oluşur, geri bildirim ve düzeltme fonksiyonuna sahiptir ve ayrıca akıllı bir şekilde kontrol edilebilir.

Elektrik kaynağı tarafında üretilen gerçek akım etkisi sinüs dalgasına yakındır ve böylece zararlı harmonikleri bastırır.Bu düzleyici modülü eşleşen bir AIM gelen modülü kullanmalıdır.

Bu anda, nominal yük altında tipik şebeke tarafı akım ve voltaj harmonikleri

Başvurular

Inomax çoklu sürücü, örneğin Çelik, Çimento, Kimya, Petrol ve Gaz, Enerji, Polimer ve Kauçuk, Pulp ve Kağıt, Şeker, Mineral ve Madencilik, Elektrik Mühendisliği,Otomobil ve Bina Otomasyon sektörü, yüksek kaliteli ve enerji verimli tam çözüm sağlayacak.

Deniz otomasyonu için önemli bir rol olarak, Inomax VFD önemli bir sorumluluk üstlenir.
Azimuth itici ya da kemer itici, ya da vinç ya da vinç. Inomax her zaman süper performans ve yüksek kalite ile size tatmin edici bir çözüm sunabilir.

Tünel kalkanı makineleriyeraltı tünellerinin inşasında önemli bir rol oynarlar ve ulaşım, madencilik ve hidroelektrik gibi çeşitli endüstrilerde yaygın olarak kullanılırlar.kontrol tünel koruma makinesi büyük tork ve aynı zamanda alan sınırlı çünkü küçük boyutlu VFD gerekirBu nedenle, başarılı tünel operasyonları için güvenilir ve verimli bir frekans kontrol sistemi gereklidir.INOMAX sıvı soğutma frekans sürücü çözümü, tünel işlemlerinin taleplerini karşılayan optimum bir kontrol sistemi sunar.

Sistem frekans sürücüsünden ve su soğutma sisteminden oluşuyor.yaygın indüksiyon motorlarının ve yüksek verimli kalıcı mıknatıs motorlarının yüksek hassasiyetli kontrolünü 380 koşulunda büyük güç aralığında gerçekleştirebilirUltra kompakt yapısı ve yüksek güç yoğunluğu, sınırlı kurulum alanı ve zorlu ortamlardaki uygulamalar için özellikle uygundur.ve çeşitli aşırı çevresel koşullarda mükemmel performans gösterir.

INOMAX Sıvı Soğutma Frekans Sürücü Çözümünün Avantajları

Yüksek Verimlilik
INOMAX sıvı soğutma frekans sürücüsü çözümü son derece verimlidir ve geleneksel hava soğutma sistemlerine kıyasla% 70'e kadar enerji tasarrufu sağlayabilir.Bu, su soğutmalı motorlar kullanılarak elde edilir, hava soğutmalı motorlardan daha yüksek verimliliğe sahiptir. Sıvı soğutucular da sistemin optimal sıcaklıklarda çalışmasını sağlar,Enerji tüketimini azaltmak ve bileşenlerin aşınmasını en aza indirmek.

Güvenilir Performans
INOMAX sıvı soğutma frekans sürücü çözümü, sert ortamlarda güvenilir bir performans sunmak için tasarlanmıştır.

Kolay Bakım
INOMAX sıvı soğutma frekans sürücüsü çözümü, bakımı kolay ve asgari duraklama süresi gerektirir.Arızalı bileşenlerin değiştirilmesini veya onarılmasını kolaylaştırmakSıvı soğutucular da kolay temizlik için çıkarılabilir panellerle tasarlanmıştır.

Inomax çok modüllü sürücü ACS880, diyot besleme üniteleri ve yenilenme besleme üniteleri de dahil olmak üzere çeşitli çeşit besleme üniteleri ile birlikte gelir ve hava ve sıvı soğutulmuş versiyonlar olarak mevcuttur.Tek güç kaynağı ve birkaç invertörlü DC otobüs düzenlemesi, hat gücünü ve sistem boyutunu azaltır.

Doğrudan tork kontrolü (DTC) ile hemen hemen her türlü AC motorunun, endüksiyon ve kalıcı mıknatıs motorları ve senkronizasyon makineleri de dahil olmak üzere üst düzey kontrolünü kullanın.Birçok farklı uygulama için çözümler (kağıt makineleri gibi), sargı makineleri, valsanlar, işleme hatları, vinçler, sondaj ve deniz) esnek bağlantı ve geniş bir seçenek yelpazesi ile mümkündür.
