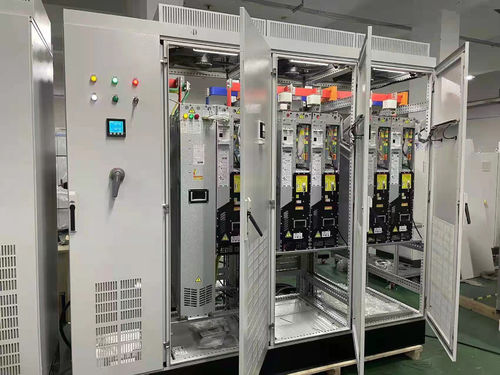

Elektrikli motor test tezgahı/dinamometre, Inomax 4Q yenilenme sürücüsü için avantajlı bir alandır. Size bazı detayları anlatayım.   Motor test tahtası projesinin tanıtımı Elektrikli motor test tezgahı 2 motor içerir, biri MUT (Test altındaki motor), diğeri DM (Driving motor). Test sırasında, denetleyici motor hızını ve torkunu kontrol eder.Bir motor motorlu modda çalışıyor.Diğer motor jeneratör modunda çalışır. 1Motor dayanıklılığı ve mekanik özellikleri 2Motor sıcaklık artışı ve aşırı yükleme performansı 3Motor alanı zayıflatıcı performans ve verimlilik, güç faktörü 4.Gerçek zamanlı olarak voltaj, akım, tork, hız, çıkış gücü ve verimliliği gösterir Motor test tahtası projesi için VFD seçimi   1- Güç ünitesi. Motor sabit tork çıkışı emin olmak için, DC otobüs voltajı istikrarlı tutmak ve sitede müdahale azaltmak, düzleyici olarak Inomax AFE (Active Front End) seçin,Inomax AFE düzleyici, diyot düzleyici yerine IGBT'yi benimsiyor, standart olarak LCL filtresi ile birlikte gelir, giriş THDi

Shougang Grubu,En büyük 5 ultra büyükÇin'deki çelik üreticileri ve aynı zamanda devlet şirketi. Yıllık çelik üretimi yaklaşık40 milyon ton.   Shougang'la işbirliğimiz yenileme projesine dayanıyor. Önceki ABB sürücüleri bozulmuştu ve değiştirilmek zorundaydı. Yeni frekans sürücüleri için yüksek talepleri var, ABB'den daha iyi veya eşit kalite ve performansları ve daha rekabetçi fiyatları olmalı. Daha fazlası var.10 arkadaşihaleye katılırlar. Çok sayıda karşılaştırma ve gösterimden sonra, ihaleyi kazandık. Dönüştürme projesi yalnızca ürün durma süresi boyunca tamamlanabildiği için, şu anda tamamlanan projeler şunlardır:ABB'nin ACS800'ünü değiştirecek olan Shougang 1580 sıcak yuvarlama fabrikası, 380V-690V arasında bir gerilim aralığı, asgari gücü 55KW, maksimum gücü 2000KW,Dönüştürme, çözme, düzleştirme ve düzleştirme işlemlerini içeren;Tedarik ettiğimiz modeller arasında tek ünite sürücü, çok modüllü sürücü ve 4 çeyreği yenilenme sürücüsü var.Siemens 6SE70 ile değiştirilen Shougang 1580 sıcak valflı dikey rulo, hepsi ProfibusDP iletişimine sahiptir;Çelik üretiminde 90 tonluk kelepçe vincinin değiştirilmesi, iletişim Profinet, Siemens 1513PLC, Güvenilir, verimli, maliyetli.Söz verdiğimizde dururuz. 12 yıldan fazla endüstri deneyimi olan profesyonel bir frekans sürücüsü üreticisi olarak, Inomax şunları sunuyor: 1Metalgury, Denizcilik, Madencilik, Petrol ve Gaz, HVAC, vb. için frekans sürücüleri.2"Kırıştırıcı/kırıştırıcı için özel sürücüler, kule vinci için, CNC makineleri için, BCP pompaları için.2Farklı uygulama projeleri için tam çözüm sağlayıcısı. Inomax, AC frekans sürücüleri, AC servo sürücüleri ve güneş pompası invertörleri konusunda güvenilir dünya çapındaki ortağınızdır.Müşteriye odaklanmaya ve müşteri için en iyi deneyimi sunmaya odaklanmaya kararlıyız., değer yaratmak, her küçük ayrıntıyla ısrarcı olmak, güven ve güven oluşturmak ve müşterilerimize en büyük fayda ve değeri getirmek için ısrar etmek!

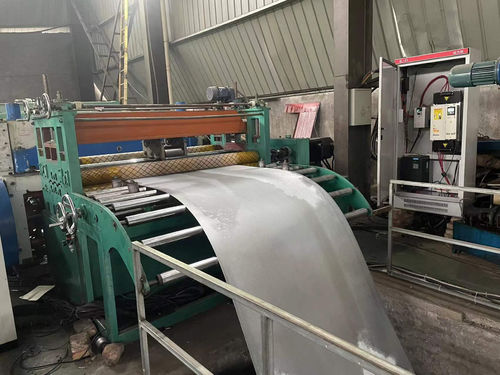

Çelik plaka kesme makinesi, metal geniş sarmal malzemelerinin boyutsal olarak kesilmesi için kullanılan bir cihazdır.alüminyum folyo, vb. piyasa operatörleri, lastik fabrikası, elektrik endüstrisi, otomobiller, damgalama parçaları vb.).Bu ekipman, sonsuz uzunlukta yeni bir kesme eylemini tamamlamak için dairesel bıçağı plakaya yuvarlar..   Kesme makinesinin yapısı: Kırma (kırma), besleme konumlandırma, kesme ve kesme, kıvrım (kavrama) ve diğer ekipmanlardan oluşur.Ana işlevi, gelecekte diğer işleme prosedürlerine hazırlanmak için geniş sarmal malzemesini dar bir genişliğe ve belirli bir boyutdaki sarmal malzemesine kesmektir..   Metal kesme makinesi üreticileri, kesme makinesi üretim hattını tasarladıklarında, özel olarak entegre bir yapı şeması tasarladılar.mekanik yapının sertliğini önemli ölçüde artırabilir, titreşim derecesini azaltır ve bitmiş ürünün kalitesini artırmaya yardımcı olur.Yüksek performanslı sürücünün mükemmel hız ve tork modu kontrolü sayesinde, sadece üretim verimliliğini artırmakla kalmaz, aynı zamanda mekanik arıza oranını ve bakım maliyetini de azaltır.   Çıkartma (çıkartma), kesme ve kesme, sarmalama (kavrama), laminasyon ve diğer ekipmanlar gibi ekipmanların bir motor ve bir sürücü ile donatılması gerekir.Besleme konumlandırma ve kenar besleme makineleri iki motor ve sürücü ile donatılmalıdır, ve her bir vites parçası bir servo motor tarafından çalıştırılır.   8 adet Inomax ACS880 sürücüleri servomotorları kontrol eder ve hız ve tork modunun kontrolünü gerçekleştirmek için Profinet aracılığıyla PC ile iletişim kurar.   Motor, genel hata ayıklama sırasında makineyle birleştirildi.Dinamik tanımlama doğru tanımlama etkisine ulaşamaz.. Inomax ACS880 sürücüsü, motorun durması ve dönmemesi temelinde statik tanımlama yapabilir.ve doğru bir motor modeli oluşturmak için motor verilerinin özelliklerini doğru tanımlamakDaha iyi bir kontrol etkisine ulaşmak için sürücünün doğrudan tork kontrolü yapmasına izin vermek için.   Inomax ACS880 sürücüsü üstün bir performans gösterir ve servo motoru düşük hızlarda yüksek tork vermesi için kontrol edebilir.Farklı uygulama alanlarında farklı karmaşık çalışma koşullarının gereksinimlerini karşılamak. Ve kesme makinesinin genel sisteminin istikrarlı ve güvenilir çalışmasını sağlayabilen gerçek zamanlı olarak Profinet iletişim ve veri alışverişi yoluyla PC ile iletişim kurun.Ve kesme makinesini kontrol ederken, yüksek gerginlik gereksinimleri olan cilalama hattı ve laminasyon hattı, çelik plaka gerginlik kontrolü için açılacak,Bu ortamda, sürücü tork modunda titreşim bastırma fonksiyonunu arttırır.Durum hala istikrarlı., ve plakada titreşim yok.   Inomax ACS880 sürücüsünün en önemli avantajları:   1Mükemmel performans ve zengin işlevler   ACS880, müşteriye mükemmel performans ve zengin fonksiyonlar sunan yüksek performanslı doğrudan tork kontrolü inverteridir.Her türlü karmaşık uygulama için uygundur.   2 yüksek performans   ACS880 sürücüsü, üstün kontrol performansını sağlamak için hızlı tork tepkisi ve yüksek hızlı hassas kontrolü olan doğrudan tork kontrol teknolojisini kullanır.   3 Sürücü senkron ve indüksiyon motorları   ACS880 VFD sadece asinkron indüksiyon motorlarını değil aynı zamanda senkronizasyonlu servo motorları da çalıştırabilir.asinkron servo motorlar ve dönüşümlü veya geri dönüşü olmayan döngü motorları, mükemmel motor uyarlanmasına ulaşmak için.   4 Modüler ve kompakt tasarım   Kitap şeklindeki tasarım, küçük boyutlu, çok modüllü şema 160KW'dan fazla için mevcuttur. Dış seçenekler, giriş boğazları gibi ekipmanları içerir.Farklı sistem yapılandırmaları için giriş filtreleri ve fren dirençleri.   5 Yüksek performanslı yazılım   Özel izleme yazılımı sayesinde, motorun ve sürücünün durumunu izlemek, yüksek seviye hareket kontrolünün yenilenme hızını çevrimiçi olarak izlemek,ve içgüdüsel olarak alan uygulaması sorunu analiz.

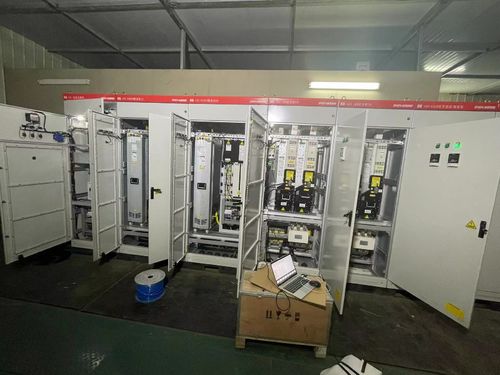

Metallürji'deki yuvarlama değirmenleri hakkında, geçen yıl Henan eyaletindeki bir stell fabrikasında bir proje yaptık, geçen yıl, 20 yuvarlak geri dönüşümlü değirmen projesinde yenilenme tahrik uygulamamız.Toplamda 4 motor: 1 adet 1900kW ana sarma motor,2 adet 2000kW sarma motor ve bir 250kW sarma motor.Değiştiricimizin giriş voltajı 690VAC.Ana sarmal motorun nominal frekansı 18.2hz, maksimum çalışma frekansı 56.6hz, sarmal motorun nominal frekansı 12.7hz, maksimum çalışma frekansı 48.2hz,Gerginlik kontrolünün doğruluğu %1'den azdır, maksimum yuvarlanma hattı hızı 600m/dakikadır ve motorun nominal voltajı 660V'dir.Bu proje için tasarladığımız 5 adet AFE + 16 adet SMM inverteri.

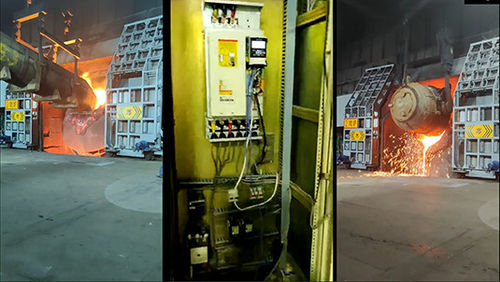

AC VFD kontrol sistemi için dönüştürücü gereksinimleri:- Hayır.(1) Mekanik eğimli dönüştürücü, 4 set 90KW değişken frekanslı motor tarafından çalıştırılarak 360° sürekli döndürebilir ve herhangi bir pozisyonda kesin bir şekilde durabilir.Aynı zamanda işlem gereksinimlerine göre hız düzenleme performansına sahip olmalıdır.Eğlenme pozisyonu, oksijen mızrağı, kabuk arabası ve duman kapak gibi ilgili ekipmanlarla belirli birbirine bağlanma gereksinimlerine sahip olabilir; (2) İşleme sürecinde maksimum güvenlik ve güvenilirlik sağlanmalıdır.Eğirme makinesinin kısa bir süre çalışmaya devam edebilmesi ve ilk çelik fırının sonuna kadar sürdürülmesi gerekir.. (3) Eğlenme ve frenleme ile oluşan çarpma yükü ve torsiyon titreşimlerini tamponlamak için eğirme makinesinin iyi bir esnekliği olmalıdır.   Çözümler: Bu 4 motor sert bir şekilde bağlandığından, tüm motorların hızlarının kesinlikle senkronize olması gerekmektedir, bu nedenle 4 motorun iletisi master/slave kontrolünü benimser.Ve veriler iç iletişim yoluyla 4 sürücü arasında iletilmektedir.. Dönüştürücü, hızı ayarlayan ve çıkış torkunu belirleyen ana bilgisayar olarak kullanılır.ve tamamen motorun asinkron işleyişinden kaynaklanan "knocking" ve "sarkma" sorunu çözmek.   Henan Yaxin Çelik Fabrikası'nın dönüştürücü kapasitesi 100 ton, dönüştürücüye ait eğim motorları 4 set 90kW frekans dönüştürücü motor.Ve oksijen mızrağı motorları 75kW frekans dönüştürme motorlarının 2 seti.; üst kontrol sistemi GE'nin 90-70 serisi PLC'sini benimsiyor. 4 sürücü arasında, efendi köleye bir kontrol komutu gönderir ve köle başlangıç ve durma komutlarını ve efendi tarafından hareket etmek için gönderilen torkun ayarlanmış değerini kabul eder.Bir köle başarısız olduğunda, efendinin ve diğer kölelerin iletişimini ve eylemini etkilemez, böylece bakım için uygun zamana kadar çalışmaya devam edebilir; efendi başarısız olduğunda,Köle, sistemi normalleştirmek için efendiye geçmek için bir sinyal alır., arızalı ekipmanı tamir etmek için uygun zamana kadar bekleyin. AC VFD yüksek başlangıç torklu bir yük olduğundan, doğrudan tork kontrolü benimsenir, durma modu ramp durma modudur.ve geri bildirim enerjisini emer için bir fren chopper ve fren direnişi kullanılır.
